AL-530系列微机保护测控装置 当前位置:首页 >> 产品与解决方案 >> 产品总汇 >> 微机综合保护装置 >> AL-530系列微机保护测控装置
AL-530系列微机保护测控装置
日期:2019/3/3 14:06:46 阅读:
  • 概述
  • 产品特点
  • 外形及开孔尺寸图
  • 功能配置
  • 接线图

产品概述
AL-530 系列微机保护测控装置是结合当前国内微机保护装置发展动向和广大用户的反馈意见,研制开发的高性能、高可靠性的新一代产品,适用于 35KV 及以下电压等级中性点直接接地、不接地、经电阻或消弧线圈接地的配电网络和变电站,提供对输电线路、变压器、电容器和电动机等主设备的保护、控制、测量及监视。装置采用单元化的设计既能方便地就地分布安装,也可集中组屏。装置具有现场总线通讯接口,可与计算机后台系统共同组成变电站综合自动化系统。
工作环境
☆环境温度:-10℃ ~55℃
☆极限工作温度:-25℃ ~70℃
☆相对湿度:不大于 95%,无凝露
☆大气压力:80~110kPa
额定电气参数
☆工作电源:AC/DC220V 或 AC/DC110V、DC48V、DC24V (订货注明)
☆额定频率:50Hz
☆额定电压:100V
☆额定电流:5A , 1A(订货注明)
通讯功能
☆高速 RS485 现场总线,可选择 103 规约及 MODBUE 规约。

主要特点
☆ 9 路遥信开入采集☆开关遥控跳、 合闸
☆ 3 路中央信号输出☆独立的操作回路
☆ 7 路电流采集,4 路电压采集
☆ Pt 测控装置为 8 回路电压 电源备自投装置为 6 回路电压 4 回路电流

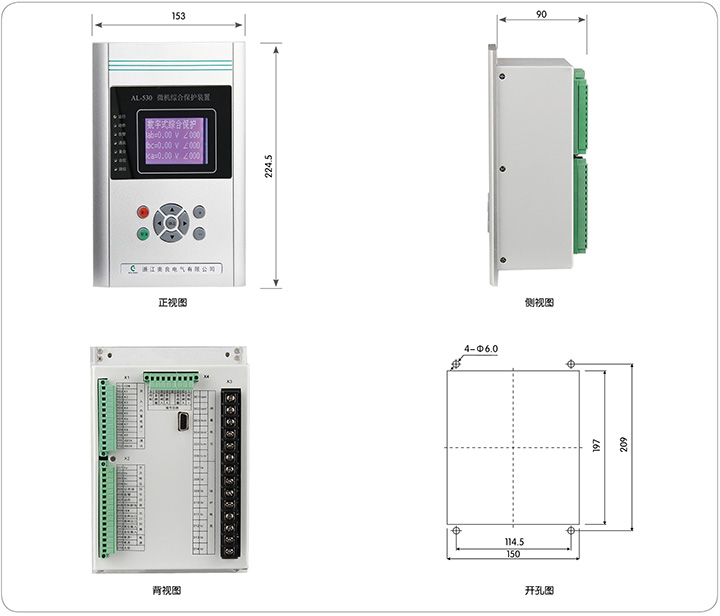

外观及开孔尺寸图
☆装置可以嵌入安装在开关柜或者保护控制屏的表面,具体安装尺寸如下图,(单位 mm)。

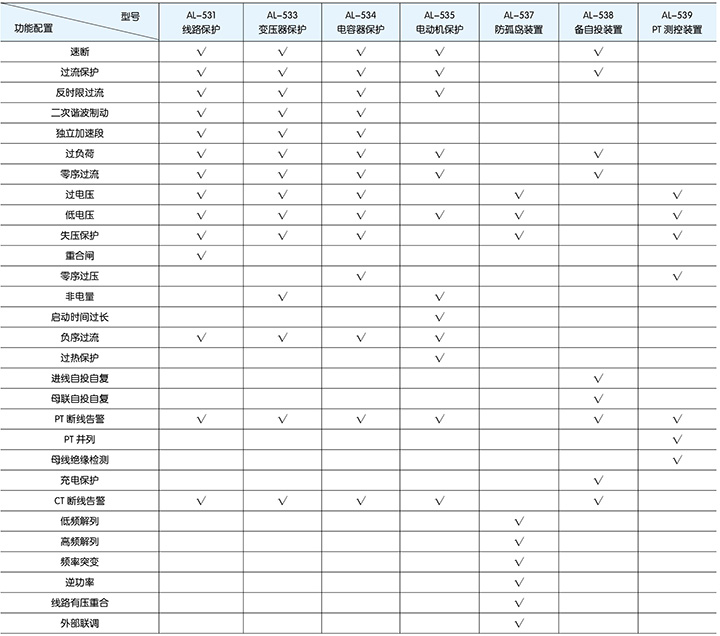

功能配置类型表

详细资料下载
点击下载产品详细资料
  点击若不能打开文档,请先下载安装PDF阅读器
